DA COMPLETARE CON :
- Piano di lavoro
- Quadro interruttori
- Mobiletti
- Quadro per la regolazione dell'aspirazione
- Aspiratore
- Eventuali accessori
.

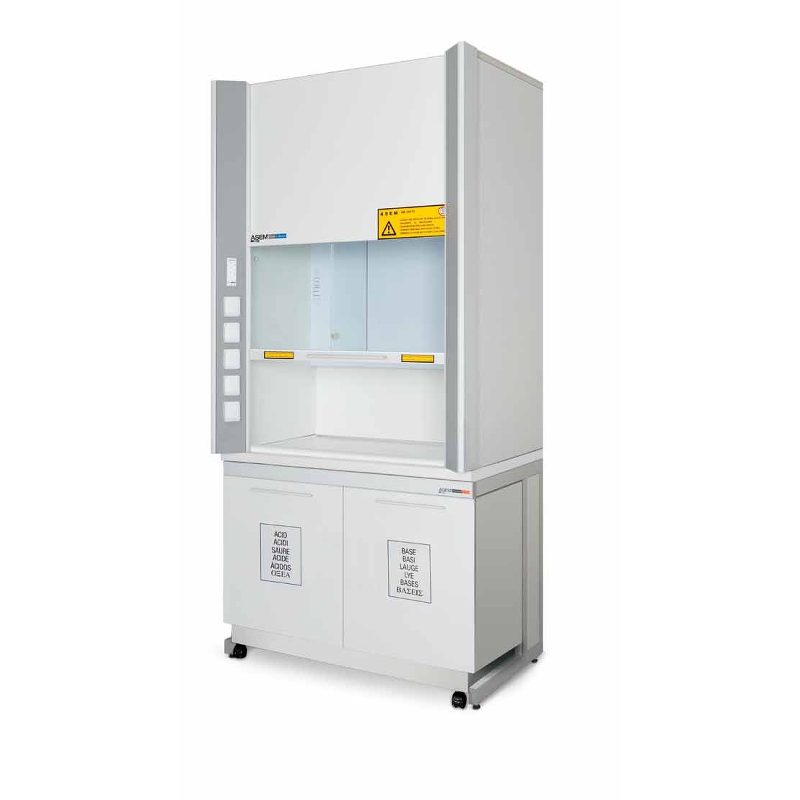

CAPPA AUTOPORTANTE ASEM EN CLASSE 1
CON SISTEMA A DOPPIA ASPIRAZIONE
CERTIFICATA SECONDO EN 14175-2-3 da Bureau Veritas
Questa cappa garantisce a parità di ingombro esterno la massima dimensione del piano di lavoro
.
BASAMENTO METALLICO :
Struttura di sostegno con gamba a ''C'' con possibilita di inserimento di mobiletti, con cassetti ed antine, su ruote in diverse combinazioni.
.
INCASTELLATURA CAPPA :
Fianchi in agglomerato idrofugo rivestito con laminato plastico ignifugo classe 1 spessore 30 mm, cielino spessore 19 mm. Parete di fondo in lamiera di acciaio verniciata con polveri epossidiche antiacide , doppia aspirazione in polipropilene. Saliscendi frontale contrappesato, telaio in acciaio rivestito con vernici epossidiche, cristalli antisfondamento di sicurezza scorrevoli anche in senso orizzontale.
.
CONTRAPPESI VERTICALI :
posti dietro la parete di fondo, all'esterno della cappa e sostenuti da funi di acciaio diam. mm 3, carrucole in materiale plastico a basso attrito con dispositivo antiscarrucolamento che garantisce una forza di spostamento contenuta. Dispositivo di sicurezza con bloccaggio immediato in qualunque posizione del saliscendi in caso di sbilanciamento o tranciatura dei cavi. Fermi meccanici ad altezze prefissate con ripristino manuale per apertura del pannello frontale in conformità alle norme EN, inoltre nella posizione finecorsa e salvadita per chiusureaccidentali. Predisposizione mediante cilindri filettati in PVC massello al fissaggio di tralicciature in acciaio inox.
.
CIELINO :
(chiusura superiore) con una camera di depressione che raccogliei vapori aspirati nella cappa e li convoglia verso il raccordo della tubazione di espulsione; una apposita sede consente l'alloggio della lampada a tubo fluorescente. Il cielino è fissato al telaio superiore esterno alla camera di aspirazione, che funge anche da supporto per le carrucole dei contrappesi.
Dispositivo di sicurezza che in caso d'esplosione, l'onda d'urto che si crea trova sfogo,dalla sede creata per l'impianto d'illuminazione, non essendo ancorata in modo fisso alla cappa.
.
BY-PASS E POGGIABRACCIA :
per l'ottimizzazione dell'aspirazione della cappa anche con saliscendi abbassato, evita la creazione di turbolenze all'interno della stessa.
.
DEFLETTORI PORTA SERVIZI :
a tutta altezza, esenti da spigoli, per convogliare l'aria dai fianchi della cappa verso l'interno; evitano inoltre ''rigurgiti'' e ritorni di flusso. Costruiti in lamiera di acciaio elettrozincata 10/10 mm rivestita con vernici epossidiche. Pannello removibile per l'inserimento di nuove utenze o per manutenzioni. Foro passacavi con coperchio.
.
LAMPADA LED :
L'impianto d'illuminazione a basso consumo ed alta efficienza con grado di protezione standard IP65, schermo in metacrilato, è appoggiato sul cielino della cappa, in apposita sede esterna alla camera di aspirazione della cappa. In grado di garantire una luminosità sul piano di lavoro superiore a 800 lux.
.
COLLARINO :
per il raccordo alla canalizzazione di aspirazione diametro 250 mm, in polipropilene, con scarico per la condensa.
